皮帶輸送機的拉緊裝置是采用垂直垂錘拉緊裝置或張緊小車垂直重錘型和液壓拉緊裝置。皮帶輸送機的液壓拉緊裝置是由液壓站驅動液壓缸做往復動作牽引鋼絲繩帶動張緊小車進行實現的皮帶輸送機拉緊形式。做為專業輸輸送物料的昱音廠家，今天帶大家了解下皮帶輸送機自動液壓拉緊裝置的組成及工作原理。
1、自動液壓拉緊裝置的組成及工作原理
皮帶輸送機自動液壓拉緊裝置主要是由液壓泵站、張緊油缸、油缸支座、蓄能站、電控箱、定滑輪等部分組成。拉緊油缸通過油缸支座固定在地基上，再通過鋼絲繩將拉緊小車與拉緊油缸活塞桿上的動滑輪相連。自動液壓拉緊裝置是根據皮帶輸送機在起動階段和正常對皮帶張力的不同要求來確定合理皮帶張力，用機、液、電一體化技術實現其控制的。皮帶輸送機的起動過程中，為了增加驅動滾筒的摩擦牽引力，輸送帶的張緊力要大于輸送機的正常運行時的張緊力，一般情況下，起動張緊力是正允許張緊力的1.4-1.8倍。根據驅動裝置的性能和拉緊裝置的安裝位置來確定。由于起動狀態和正常運行狀態張力的差異，油缸產生的拉力用兩個調定壓力不等的溢流閥控制。當外界擾動、皮帶動張力產生波動致使皮帶突然伸長時，為了能夠及時吸收皮帶松邊的伸長，減少皮帶動張力的波動，在回路中設置了蓄能器。

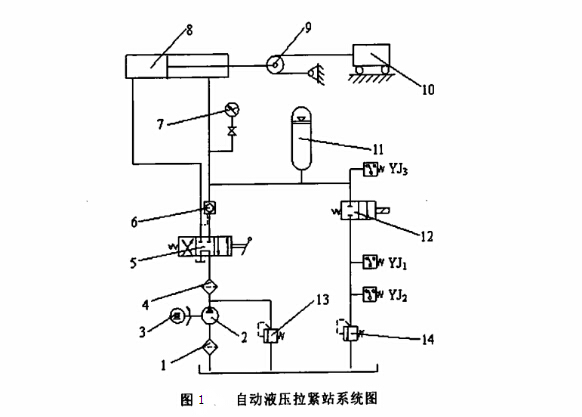

皮帶輸送機拉緊站在輸送機起動時通過電機帶動定量泵向拉緊油缸前腔充油。使油缸活塞桿產生拉緊力，拉緊力大小通過溢流閥3控制其上限。在正常運行時，用兩個壓力繼電器控制液壓系統的壓力在一定范圍內，將張緊力控制在一個區域內，當系統壓力超過壓力設定值的范圍時，由壓力繼電器YJ1和YJ2判定壓力的上下限決定還是關閉油泵電機。在油泵電機處于停止?fàn)顟B(tài)時，靠蓄能器保證正常運行的穩定拉緊力。
2、自動液壓拉緊裝置的特點
自動液壓拉緊裝置的應用很廣。它是最主要特點就是采用了三個繼電器來控制輸送機的起動和泵的開啟及停止?，F(xiàn)有的自控液壓拉緊裝置是考慮輸送帶在起動和正常平穩運行時對拉緊力需要不同而設計的。該裝置具有以下特點：
（1）起動拉緊力和正常拉緊力可以根據皮帶輸送機的張力的需要進行調節；
（2）皮帶輸送機起動時皮帶放松，該拉緊站能立刻收縮油缸，以補償皮帶松邊突然弛伸長，使緊邊的沖擊減??；
（3）具有斷帶自動停止和打滑時自動增加拉緊力等保護性能；
（4）結構緊湊，安裝空間?。?br>（5）可與集控裝置連線，實現對該拉緊站的遠距離控制。
