隨著物流技術的快速發展，現代化的自動物流中心——自動倉儲系統日益引起業界關注，許多大型工業企業為了提高物流作業效益，降低物流成本，適應日益競爭激烈的市場，紛紛投資建造自動化倉儲系統。大型自動化倉儲適用于計算機、制造、家電、煙草、醫藥等生產行業的大型企業及大型商品流通企業。在進行自動化倉儲系統設計時，遇到了貨物垂直輸送問題，檢索了國內物流輸送設備，均難以滿足系統的要求，為此設計了本文介紹的高速垂直輸送機。
1、高速垂直輸送機的工作原理及結構簡圖

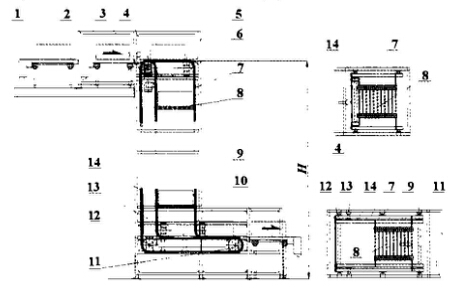

1-輸送機Ⅰ；2-輸送機Ⅱ；3-電機；4-主動輪；5-框架；6-從動輪1；7-輸送帶；8-輸送托盤；
9-從動輪2；10-輸送機Ⅲ；11-從動輪3；12-從動輪5；13-從動輪4；14-輸送帶Ⅱ
圖1 高速垂直輸送機結構簡圖
該高速垂直輸送機的結構如圖1，它由進貨區、中間運輸和出貨區三大部分組成，電機驅動主動輪從而帶動輸送帶Ⅰ和輸送帶Ⅱ，(在輸送帶Ⅰ和輸送帶Ⅱ之間裝有若干托盤，托盤的一端連接在輸送帶Ⅰ上，另一端連接在輸送帶Ⅱ上)，在圖1所示的位置時，貨物經輸送機Ⅰ和Ⅱ輸送至托盤上，輸送帶Ⅰ經從動輪1，輸送帶Ⅱ經主動輪同步向下運動，將托盤和貨物向下輸送至出貨區，進入出貨區后，輸送帶Ⅰ經從動輪2、從動輪3和從動輪5回主動輪實現循環運動，輸送帶Ⅱ經從動輪4、從動輪3和從動輪5回主動輪實現同步循環運動，貨物被連續不斷地輸送至輸送機Ⅲ上，從而時間貨物的垂直輸送。對該設備中的輸送帶Ⅰ、Ⅱ設計引進了國外技術，是比較獨特的。主要技術參數如下：
電機：SEW P=1.5kW，47r/min
輸送能力：2250箱/h
貨物箱重：25kg/箱(最大)，200g/箱(最小)
垂直輸送高度H：4～12m
托盤尺寸：700mm×700mm
2、應用效果
該輸送機經調試和試運行，達到了總系統的技術要求，使用效果良好。垂直輸送機在工程上的應用一方面有利于自動化倉儲系統中各子系統的合理部署，充分利用空間，大大節約成本；另一方面極大低提高了工作效率。垂直輸送機不僅可以使用在自動化倉儲系統中，而且可以使用在其它需要輸送貨物的電子、食品、煙草、醫藥等行業的制造企業，具有較高的使用價值。
