皮帶輸送機的設計是按照所結合的要求和條件，首先要確定主要組成部分是由驅動裝置、傳動滾筒、改向滾筒、壓輥、從動輥及機架等幾大部分進行組合而成。
（1）驅動裝置：驅動裝置是皮帶輸送機的動力來源，它主要是由電動機、減速器、間歇機構進行構成。
（2）皮帶組設計計算，根據輸送介質為小型產品，選用擋邊帶式輸送機，型號應為 DJ5050。運用工程力學的知識和設計手冊對皮帶組的重要部分傳動滾筒和皮帶進行了選取和設計計算。
（3）改向滾筒部分的設計計算，主要針對軸進行強度校核，在滿足強度要求的條件下，對滾筒進行了選型 ，并選取鋼絲繩芯為筒皮材料。改向滾筒是引導輸送帶改變方向的圓柱形滾筒。托輥可以保證產品按帶的輸送方向輸送食品。改向滾筒和托輥的結構比較簡單。
（4）改向壓輪部分的設計計算，根據壓輪的受力情況，主要受徑向力。分析分體式壓輪與整體式壓輪的優缺點，選取分體式改向壓輪。考慮到壓輪與輸送帶的配合，進行了輸送帶的跑偏處理。為保證輸送帶的張緊力，增添了拉緊裝置。拉緊裝置保證輸送帶有足夠的張緊力、補償輸送帶的彈性伸長、為輸送帶重新連接作必要的行程準備等。
（5）托輥部分的設計計算，根據上述部分的設計，綜合考慮選取平行托輥。對軸進行強度校核，在滿足強度要求的條件下，選取托輥軸的直徑為 mm 20 。 最后考慮到本設計的安裝與維護，通過查找資料，進行了帶式提升機的安裝與維護的描述。
（6）機架是承受驅動裝置、滾筒、托輥、輸送帶和物料的鋼結構，可以承受沖擊、拉伸、壓縮和彎曲應力。機架的結構比較零散，它需要考慮到安裝位置的合理、布局的美觀、節省材料、占地面積小、安裝維修方便等要求，因此所設計的整個機架的結構都采用焊接或螺栓連接。

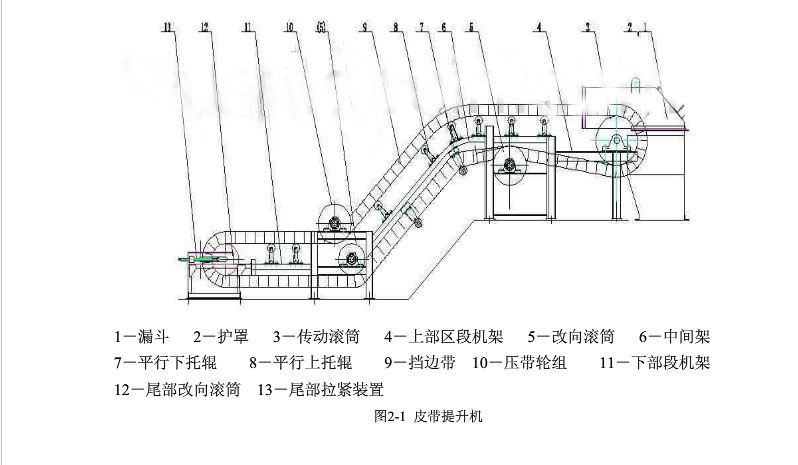

基本結構見下圖所示：
1－漏斗 2－護罩 3－傳動滾筒 4－上部區段機架 5－改向滾筒 6－中間架 7－平行下托輥 8－平行上托輥 9－擋邊帶 10－壓帶輪組 11－下部段機架 12－尾部改向滾筒 13－尾部拉緊裝置 圖2-1 皮帶提升機
